水阻柜也叫液阻軟啟動柜，是中國目前市場上應用最普遍的一款降壓軟起動，產品是串接可變液體電阻來達到降壓起動目的的一款產品，產品具有經濟耐用，維護方便等優點。本文報價為小規格3000-10000v鼠籠電機配套水阻柜，本文報價為參考，產品根據功率、技術要求等價格不同，歡迎致電咨詢：13508662630張工 。
水阻柜是在電機定子回路中串可變液體電阻的一種降壓起動方式，即隨著主電動機的起動，裝置自動改變液體電阻動、定極板之間的間距，使電阻線性均勻減小，電機端電壓均勻提高的一種起動方式。
主機起動結束后，軟起動裝置從主回路中完全脫離或處于零電位，活動極板自動復位，為下次起動作好準備。
水阻柜使用環境條件：
1）環境溫度：最高氣溫﹢40℃，最低氣溫0℃；
3）海拔高度不大于1000M；
4）地面傾斜度不大于5°；
5）安裝地點無火災、危險、化學腐蝕及劇烈震動；
注：若有特殊使用條件，請在訂貨時注明。
水阻柜符合標準
水阻柜功能說明

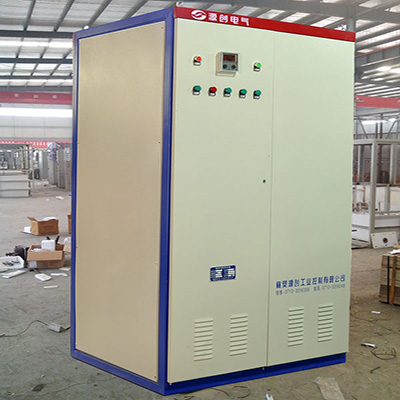

本裝置主要由柜體、電氣室、電液箱和傳動機構四部份組成，下面分別介紹各部分的功能：
(1）柜體
由角鋼和金屬薄板焊接而成，柜體內預留有工作接地和接地母線，為保證柜體接地良好，應妥善與保護接地連接牢固；柜內應保持清潔、干凈，其一次進出線均采用高壓電纜連接下進下出。
(2）電氣室
電氣室內安裝有各種用于在主機起動過程中參與控制保護的低壓電氣元件、PIC等，門是安裝有操作開關、信號燈等，室的下部安裝的是二次外接端子排，電氣室的電源為AC380V，15A（三相四線）及±KM即可。
(3）電液箱
電液箱在柜內下部，箱內安裝有液體電阻的動、定極板，在主機起動過程中正是通過控制改變他們之間的間距來實現軟起動的，在停機斷電的情況下經常觀察液位高低，液面過低請注入清水（自來水）。電液箱是本裝置的核心之一，只有在箱體完好、狀態（包括液溫、液位）輸出正常、動定極板位置適宜，本柜才能輸出允許起動信號，主機才能完成起動合閘，關于允許起動信號所包含的全部條件將在使用及維護中進行介紹。
(4）傳動機構
傳動機構在柜內上部，主要作用是由傳動機電機帶動極板運動以改變電阻的大小來實現軟起動，應定期（每月）進行檢測、維護，以保證機構運轉靈活。
電阻的大小對應有四個特征位置，分別有四個位置開關，分別是初限位、初限位保護、末限位、末限位保護，其中初、末限位間的間距，是本液態軟起動裝置的有效控制行程，在初限位處電阻最大，末限位處電阻最小（接近為0），初、末限位保護是控制傳動機構的最大活動空間，它們動作時均有報警輸出，但只作為警示信號，不要求主要停車檢修。報警信號的消除可通過操作電氣室門上的手動試車、手動復位按鈕使機構脫離報警位即可。初限位保護位置開關是初限位位置開關的后備，作用是控制傳動機構上升（復位）時的準確停車，同樣，末限位保護位置開關是末限位位置開關的后備，作用是控制傳動機構下降時的準備停車。
在脫機運行時，傳動機構應自動復位到初限位處，主機起動前，根據起動需要的阻值，傳動機構使動極板移動到一合適位置或初限位處允許起動，起動過程中，傳動機構按預定的程序下移（減小阻值），起動完成液阻切除后，極板自動復位到初限位處為下次起動作好準備。傳動機構中的拖動電機過載一般只作為警示信號，如用戶另有要求，也可作為分閘信號使主機停車。
水阻柜報價|
液阻柜價格｜
鼠籠型電機通用
水阻柜價格,
本文報價為小規格3000-10000v鼠籠電機配套水阻柜，本文報價為參考，產品根據功率、技術要求等價格不同，歡迎致電咨詢：13508662630張工。
