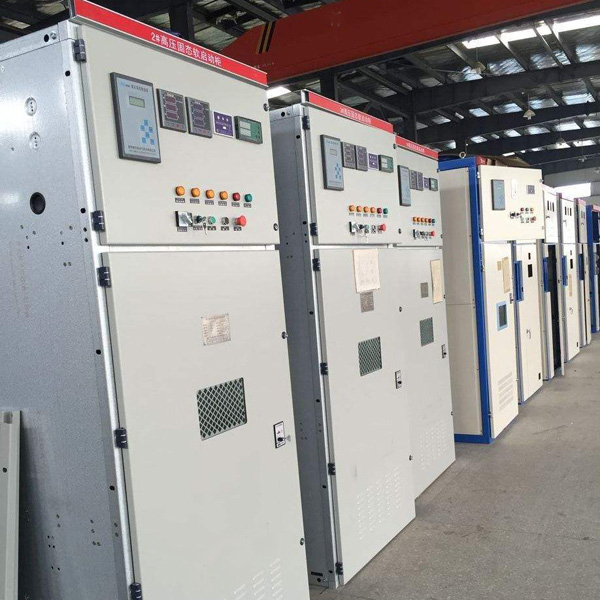

高壓固態軟啟動柜組合結構：
1、認真考慮高壓軟起動整體結構，滿足控制柜設計及各種要求，確保適用于各種用途及工作環境。
2、它的結構符合高壓開關和控制裝置的一般技術要求，機柜采用密封處理，減少了內部污染，布局合理。數字觸發系統與低電壓控制和高電壓部件通過光纖連接。易于維修，各相位模塊可快速獨立更換，高低壓部位完全隔離，安全可靠。
3、高壓固態軟啟動柜整體結構分為保溫三部分。
高電壓線路由高壓晶閘管模塊、閥體保護裝置、真空開關裝置等組成，可控觸發裝置和信號采集裝置分別由觸發、采集和保護三部分組成，系統控制和人機交互裝置分別由控制和顯示兩部分組成。三種材料互相絕緣，達到高、低可靠隔離。
4、整機各部件均可充電，箱體內有充足的充電空間。箱體進入電動機電纜不同位置應適當彎曲。
6、車架特點：采用優質冷軋鋼板，全數控加工，彎后焊接，機械強度高，便于運輸，車架保護性可達ip4x。
低電壓部分主要包括主控，信號采集與保護，顯示等。
1、高壓晶閘管，每個晶閘管有相同的并聯安裝參數。可控硅的數量取決于電網峰值電壓要求。過壓網由RC網構成，電壓均衡單元由電壓分配網絡構成，可用于晶閘管保護。
2、觸發方式采用強觸發脈沖電路，保證觸發的一致性和可靠性，可靠地隔離高低壓。
3、負接點：三相負接點起動后，自動吸氣，電機連接。
4、采集部分：主電路電壓，電流信號由電壓傳感器，電流傳感器，避雷器，零序檢測控制器等組成。本系統以單片機為核心，采用LCD中文人機界面，實現了LCD的控制。
