首先
我們來看看，
開關柜閉鎖功能，到底是一個什么意思，也只有
了解了這些，我們大家才能夠更好的了解這個產品，了解這個故障，所以我們必須要把
電氣知識學習到位才行的哦。
高壓開關柜的"閉鎖"功能是保證電力設備和系統安全運行、確保設備和人身安全、防止誤操作的重要技術措施。目前市場上高壓開關柜類型很多,大多采用綜合類的防誤閉鎖,閉鎖方式較為完善。但仍有少數高壓開關柜的閉鎖措施不夠完善,尤其是在機械閉鎖方面,尚不能完全達到"五防"的要求。湖北襄陽正涵電氣生產的高壓開關柜很好的滿足了以上要求。

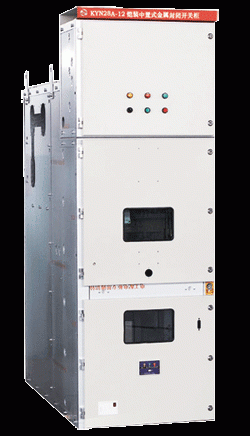

下載附件 保存到相冊
41 秒前 上傳
高壓開關柜的“閉鎖”功能是保證電力設備和系統安全運行、確保設備和人身安全、防止誤操作的重要技術措施。GB3906-1991《3-35千伏交流金屬封閉開關設備》對此作了明確的規定。一般地,“閉鎖”功能應達到以下要求:

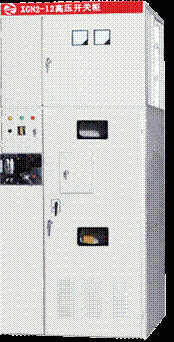

下載附件 保存到相冊
41 秒前 上傳
4.防止帶地線(合)隔離開關；
5.防止帶電誤入帶電間隔；
高壓開關柜五防功能
各種柜型不同，實現五防的方式也不同，像一般的KYN28是通過斷路器合閘后帶動聯鎖件來實現，合地刀也是一樣，像有的XGN的柜子，則通過程序鎖之類的輔助設備來實現的。
1.高壓開關柜的閉鎖裝置應具有五防功能。
2.除防止“誤分、誤合斷路器”可采用提示性的措施外，其他四防應采用強制性閉鎖。中華人民共和國能源部1989-03-28批準1989-10-01實施。
3.閉鎖裝置保證規定的程序操作，并確保人員在操作開關柜時的安全。
4.閉鎖裝置應盡可能采用機械閉鎖，應簡單、可靠、操作維護方便。
5.閉鎖裝置采用的各種元件均應符合GB3906-83《3～35KV交流金屬封閉開關設備》的要求。
6.開關柜中裝設的接地樁頭應有明顯的標志，其接地面積應符合開關柜的要求。
高壓帶電顯示裝置：
1.高壓帶電顯示裝置應符合SD334-89《高壓帶電顯示裝置技術條件》的要求。支柱絕緣子式的傳感器和顯示器應同高壓開關柜一起進行絕緣耐壓試驗。
2.安裝在高壓開關柜上的顯示裝置在65%的額定相電壓時應正常發光；它所采用的強制閉鎖應動作可靠。
3.閉鎖裝置采用的機械程序鎖應符合JB/DQ2182-87《高壓開關設備用機械鎖通用技術條件》的要求。進行程序操作時，程序鎖應開啟靈活、可靠、鑰匙插、拔自如，無卡澀現象。進行非程序操作時，開關柜不得操作。
4.閉鎖裝置采用的電磁鎖應符合JB/DQ2181-87《高壓開關設備用電磁鎖技術條件》的要求。
5.閉鎖裝置應符合開關柜程序操作的要求，裝置的鎖定位置應與開關柜被閉鎖的操動機構的實際位置一致；當未完全規定的程序操作，不能繼續進行操作；進行非程序操作時，操作應自動地?zé)o法進行。
6.采用電氣閉鎖方案時，閉鎖元件的電源應與繼電保護回路分開。閉鎖回路和接點應滿足閉鎖要求。布線應合理，閉鎖元件的外殼應可靠接地。
7.各種閉鎖裝置均應有專用的解鎖工具，非專用工具不得解鎖。
8.與操動機構直接聯接的閉鎖裝置的機械試驗應與開關柜的機械操作試驗同時進行；如與開關柜機構無機械上直接聯接，可在開關柜機械操作試驗后期或以后進行，并按規定的次數進行程序操作和非程序操作。程序操作應順利，操動機構和閉鎖元件不得卡澀和失靈。非程序操作時施加正常操作力，裝置應能可靠閉鎖，試驗后，裝置不得變形、損壞。
