那么首先我們要來看看高壓變頻器旁路切換柜接線圖分析了解，也只有了解了這些部分，才能夠更加正確的掌握這些知識。


    高壓變頻器在風機、水泵負載上由于節能需要，經常用到變頻器調速，隨著負載的負荷增大，也經常用到高壓電機，這就需要用高壓變頻器，高壓變頻器旁路柜應該怎么做呢？下面就提供兩種高壓變頻旁路經常用到的方案圖。

一拖一手動旁路切換控制方案
高壓變頻器切換柜中，共有3個高壓隔離開關，為了確保不向變頻器輸出端反送電，QS2-1與QS2-2采用機械互鎖操動機構，實現機械互鎖。當QS1、QS2-2閉合，QS2-1斷開時，電機變頻運行；當QS1、QS2-2斷開，QS2-1閉合時，電機工頻運行，此時變頻器從高壓中隔離出來，便于檢修、維護和調試。

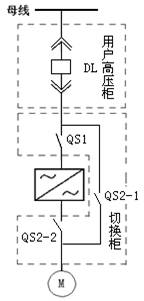

    手動切換柜一次回路圖

    高壓變頻器 切換柜必須與上級高壓斷路器DL連鎖， DL合閘時，絕對不允許操作切換隔離開關與變頻輸出隔離開關，以防止出現拉弧現象，確保操作人員和設備的安全。
    高壓變頻器合閘閉鎖：將變頻器“合閘允許”信號串聯于用戶高壓送電柜的合閘回路上。在變頻器故障或不就緒時，不允許用戶閉合現場高壓。切換為工頻時（KM4手動吸合）此信號閉合。
    高壓變頻器故障分閘：將變頻器“高壓分斷”信號與切換柜“變頻投入”信號串聯后，并聯于高壓開關分閘回路。在變頻投入狀態下，當變頻器出現故障時，分斷變頻器高壓輸入；工頻投入狀態下，變頻器故障分閘無效。
    高壓變頻器 保護：保持原有對電機的保護及其整定值不變。

一拖一自動旁路切換控制方案

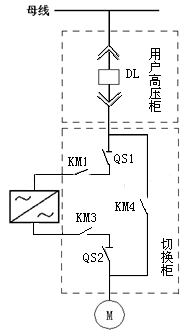

                           自動切換柜一次回路圖

變頻/工頻自動切換:
高壓變頻器切換柜在變頻器進、出線端增加了兩個隔離刀閘，以便在變頻器退出而電機運行于工頻時，能安全地進行變頻器的故障處理或維護工作。
切換柜主回路主要配置：三個真空接觸器（KM1、KM3、KM4）和兩個刀閘隔離開關QS1、QS2。KM3與KM4實現電氣互鎖，當KM1、KM3閉合，KM4斷開時，電機變頻運行；當KM1、KM3斷開，KM4閉合時，電機工頻運行。另外，KM1閉合時，QS1、QS2操作手柄被鎖死，不能操作。
電機工頻運行時，若需對變頻器進行故障處理或維護，切記在KM1、KM3分閘狀態下，將隔離刀閘QS1和QS2斷開。
合閘閉鎖：將變頻器“合閘允許”信號串聯于用戶高壓送電柜的合閘回路上。在變頻器故障或不就緒時，不允許用戶閉合現場高壓。切換為工頻時（KM4手動吸合）此信號閉合。
故障分閘：將變頻器“高壓分斷”信號與切換柜“變頻投入”信號串聯后，并聯于高壓開關分閘回路。在變頻投入狀態下，當變頻器出現故障時，分斷變頻器高壓輸入；工頻投入狀態下，變頻器故障分閘無效。
工頻投切：將變頻器“工頻投切”信號直接引至控制柜外控端子。變頻運行狀態下，若變頻器出現故障或者需要將電機從變頻投入到工頻狀態運行（按下“工頻投切”按鈕），且此時切換轉換方式為自動，系統將首先分斷變頻器高壓輸入、輸出開關KM1和KM3，經過一定延時后，工頻切換開關KM4自動合閘，電機投入電網工頻運行。
保護：保持原有對電機的保護及其整定值不變。
