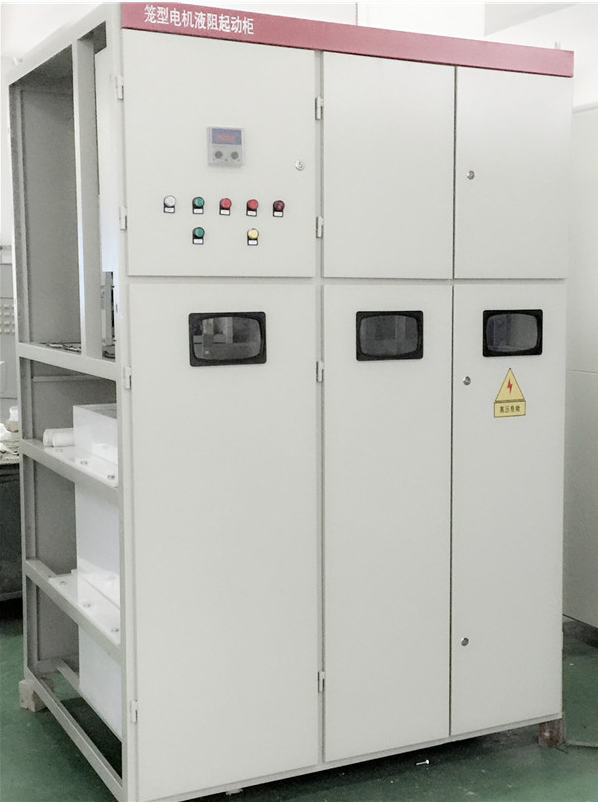

高壓籠型液阻啟動裝置安裝調試步驟需知
高壓籠型液阻啟動裝置的安裝調試需在專業人士的指導，用戶需在專業人士到達之前做好以下準備工作。
1、安裝就位
⑴、將設備就位,將設備放在控制室內,用地腳固定。
⑵、準備好所需電纜，其中三角型接法需三芯電纜兩根，分別從一次主開關兩端接到起動器,其線徑應能承受電機定子的額定電流，星型接法的電機只需一根電纜，從電機星點連到起動器，壓好電纜接頭。
⑶、準備好三相四線電纜一根,截面積為2.54mm2銅芯電纜。比好長度壓好接頭,并接入YLQ起動柜接線端子排上。
⑷、準備好截面積為12.5mm2銅芯電纜若干卷,按照使用說明書上的參考圖連接好YLQ柜與其它控制柜的連鎖線。
軟起動裝置安裝前，首先應確保安裝基礎符合建筑電氣安裝工程質量檢查評定標準。GBJ303-88的要求，并參見柜體安裝基礎完成基礎施工。
軟啟動裝置拆箱后，應首先保管好隨機文件資料，并根據裝箱單檢查隨機備件、附件是否齊全，并作好相關記錄，然后檢查有沒有明顯的損壞。如沒有問題，可采取垂直吊裝的方式實施就位。
2、電氣檢查及安裝
通電前應仔細對軟起動裝置上主回路元件進行檢查。具體方法請參閱相關的技術條件。
柜內工作接地和保護接地應連接牢固、保持良好的電流邊疆性，接地母線在適當的地方與建筑預設的接地網相連，確保人身及設備安全。
電氣接線及部件組裝請依據隨機文件資料中提供的有關圖紙認真進行。
所有單機調試必須保證在一次回路斷電的情況下進行！正式通電前，必須確認傳動機構的運行方向正確，確認（調整傳動電機運動方向）的方法如下：接通控制電源，脫機運行時傳動機構應自動復位（上升），可通過操作電氣室門上的按鈕使機構升降，確保手動試車時極板下降，手動復位時極板上升。
3、液阻的調配：
首先將裝置動極板調至備妥狀態（上限位置）；
打開電阻箱蓋板，向箱內注入清潔的自來水至液位線以下約20mm處;
將電液粉按照說明書所述的配置方法,用熱水溶解后注入電阻箱內。
電阻配置完成后應確保電阻箱的電液至液位線處，且液位狀態正常；
4、聯機通電前的檢查
聯機通電前應用干布將電阻箱四周擦凈，再用2500V兆歐表檢測確保三相對地及相間絕緣。
聯機通電前需手動模擬試機2-3次，電氣動作、信號指示均正常后，再與開關柜聯機調試空動作，反復試驗正常后，方可聯機通電試機。
5、裝置在起動及運行中，除應遵守有關規程外，還應注意以下問題：
⑴、操作程序
雖然裝置設計有保護開關柜各部分操作程序正確的聯鎖，但是操作人員對裝置各部分的投入應按相關操作規程和技術文件的要求進行，不得隨意操作。否則，容易造成設備損壞，甚至引起事故。
裝置的檢修應按有關斷電檢修的規程要求進行，確保人身及設備安全。建議用⑵、戶特別注意以下幾點：
定期（每月）檢查液位是否正常，若液位酞低應及時添加清水：在加清水時應避免水珠飛濺，并用干燥、潔凈的棉紗將電阻箱體表面擦干，確保絕緣強度。
定期（每季）進行傳動機構檢測、維護、檢修或更換上、下限位開關。
定期（3--5年）更換電液，同時清洗極板和箱體：先用稀鹽酸，清洗極板上的氧化物，然后再用清水洗凈，極板在取出和置入時避免撞擊以免損壞箱體。
定期（每年）檢修設備的絕緣情況，確保設備的安全。
所有檢驗、檢修操作必須在斷電確認情況下進行。
