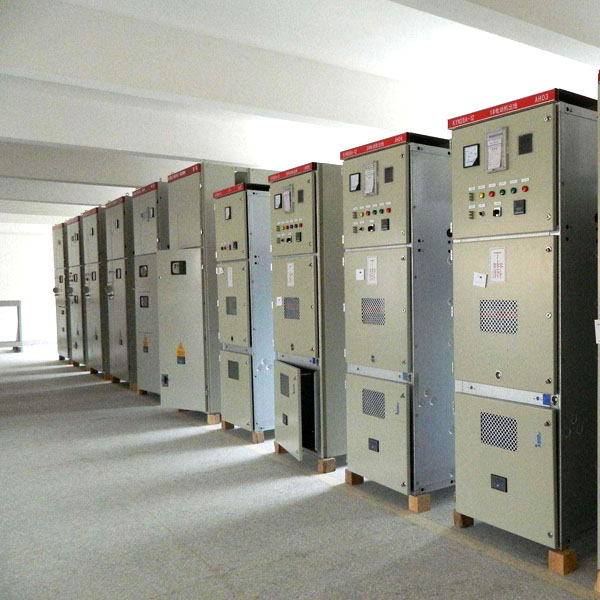

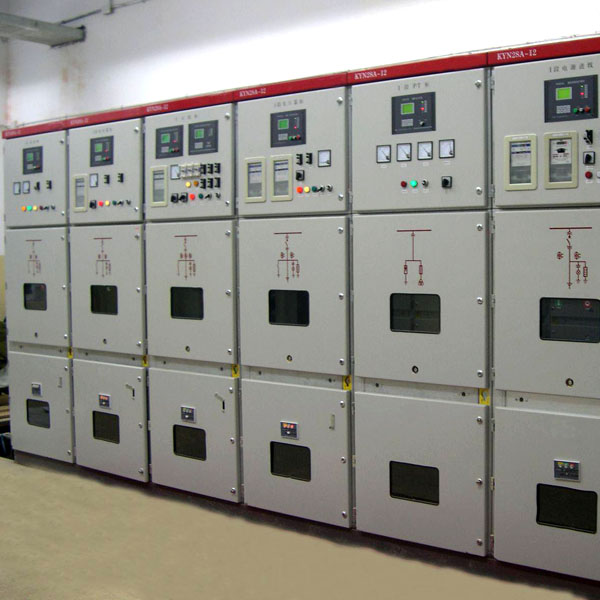

進線 PT 柜一臺，真空開關柜一臺，共二臺，過電壓保護裝置一套，綜合保護裝置一套，直流電源裝置一套。開關柜含手車軌道，提供并柜小母線及連接，螺栓等成套組件；便于維修和操作的安全，高壓柜內設有接地裝置。柜體顏色為：計算機灰（RAL7032）。



3.一次方案組合，根據甲方圖紙（見附圖），選擇并優化。柜體組合按甲方布置圖要求。



4.進出線方式 ，進線柜電纜頂進線，真空開關柜電纜頂出線。



5.元件選型及技術要求。



5.1一次元件根據，甲方提供的原理圖。



5.1.1 進線柜。



包括隔離手車，主要用來隔離電源，便于安全檢修；還包括高壓熔斷器，電壓互感器及保護裝置，完成電量計量及網絡失壓等多重保護，另外包括氧化鋅避雷器，能有效防止操作過電壓和，浪涌過電壓對電壓互感器絕緣，可能造成的危害。



① 高壓隔離手車， GL -35/25000 （一臺）。



② 電壓互感器型號，JDZX9-35 35000/√3 ， 100/√3  100/3 （三臺）。



③ 高壓熔斷器，RN2-35 35KV 1A （三臺）。



④ ZNO 避雷器， YH5WZ-51/134 （三臺）。



⑤ 電子式三相智能電度表 ，（一臺）。



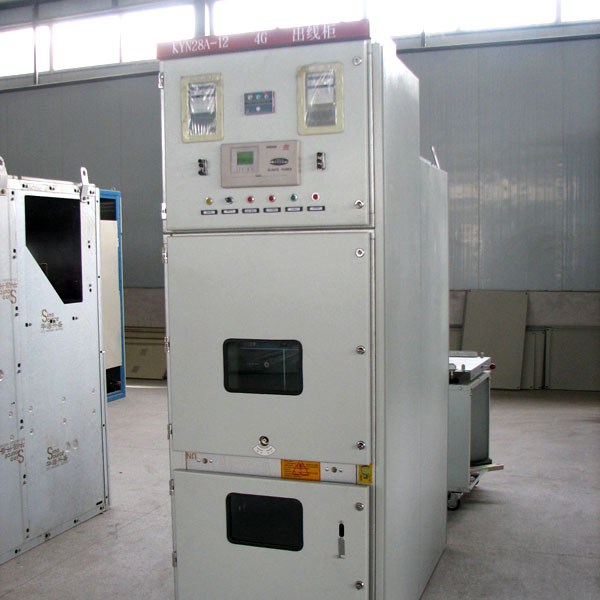

5.1.2 真空開關柜。



包括斷路器手車，電流互感器，斷路器采用直流彈簧操動機構，可以方便地進行遠距離操作，完成變壓器電源的接通和分斷。真空斷路器合閘回路，采用防跳裝置，克服了真空觸頭反復合、分導致的電弧重燃，有效的延長了觸頭壽命。真空開關柜還包括綜合保護裝置，主要完成電流速斷保護，反時限過流保護，低電壓保護，接地等保護。氧化鋅避雷器及外附變壓器，的阻容吸收裝置，能有效防止操作過電壓和，浪涌過電壓對變壓器絕緣，可能造成的危害。



① 真空斷路器手車， 3AH4-40.5/D2500，  31.5KA (一臺)。

② 電流互感器型號，LZZBJ9-35 2500/5A (三臺)。

③ ZNO 避雷器 ， YH5WZ1-51/150×51/134 (一套)。

④ 綜合保護，變壓器保護型 ，（珠海萬利達/許繼）。 (一套)



5.1.3R-C 阻容吸收裝置，（安裝于變壓器器身）。



高壓電容器， FFM-35/√3-0.1μf， （一套）額定電壓， 35KV/√3 電容值 0.1μF。



高壓網狀無感電阻 (三只)  阻值， 100Ω額定功率 300W。



5.1.4柜面上顯示儀表有，電流表、電壓表及其轉換開關，脈沖式有功電度表及無功，電度表等測量儀表。



5.1.5高壓柜設閉鎖裝置，具有防止誤操作功能，滿足水電部部頒標準提出的“五防”要求，結構布置符合 KYN -40.5， 國家相關標準進行設計。



5.1.6 阻容吸收器單獨包裝發貨，并配套三相連接銅排為 40×4mm，每相長度 1.2 米（共三根），乙方應在合同簽定一周內向，甲方提供阻容吸收器，安裝固定尺寸圖。



5.2 直流 DC220V 電源，裝置 一套具體要求如下。

甲方提供一路， AC380V 三相電源。通過隔離變壓器，（3KVA）變?yōu)?63V，并在 153V，143V 抽頭， 進行橋式整流 變?yōu)椋?DC220V三相整流橋模塊， 100A，800V斷電儲能電容，（兼濾波電容） 450V，1000μF此直流電源為，電弧爐高壓系統提供 DC220V，用于綜保電源、控制電源及斷路器合分閘控制電源。（合閘輸出四路，控制輸出四路）。



5.3柜體外形必須整體，美觀并具有足夠的強度，面板厚度不得小于2.5mm。



5.4高壓元件以甲方所提供，元件表為依據，如有型號變化，須同甲方商量以書面形式達成協議。



5.5柜內和柜間，連接母排一律用銅排，主母排截面積為 2×(100× 8)mm 平方。

6.技術性能指標。

6.1 額定電壓， 35KV

6.2 最高電壓 ，40.5KV

6.3 額定電流 ，2500A

6.4 額定短路開斷電流， 31.5KA

6.5 額定短路關合電流，（峰值） 80KA

6.6 短路持續時間， 4S

6.7 額定一分鐘工頻耐受電壓， 95KV

6.8 額定雷電沖擊耐受電壓， 185KV

7、資料交付。

設備完整圖紙， 4 份

KYN -40.5 柜產品說明書， 4 份

KYN -40.5 柜使用及維護說明書 ，4 份

提供相關產品合格證書 。 4 份

出廠試驗， 4 份

備品備件及易損件清單，（提供詳細的訂貨參數） 4 份

電子版資料，格式為 DWG 可編輯格式。 1 份



高壓柜發貨前一周將一份，完整資料寄到西安桃園冶金設備，工程有限公司做為公司存檔資料。其余隨設備發往現場。

8、質量及售后服務。



8.1、 乙方應嚴格按照圖紙，要求進行設計、生產，提供符合國家有關。標準、質量合格的產品。在質保期內，產品若有質量問題，乙方應免費更換或維修。



8.2、 乙方對用戶的技術人員，維修人員進行技術培訓。產品在用戶安裝時，乙方應派技術人員到現場指導安，裝及協助驗收。



8.3 、 售后服務在接到通知后，24 小時到達用戶現場處理問題。
