水阻柜是神馬，液阻柜是神馬，水阻柜和液阻啟動柜基本是一樣，水阻是水配導電介質（現在一般用堿的比較多）達到要求的電阻值，液阻既是是導電的液體和上述的一樣都是水配導電介質。



在被控繞線電動機的轉子回路中串入特殊配置的電解液作為電阻，并通過調整電解液的濃度及改變兩極板間的距離使串入電阻阻值在起動過程中始終滿足電機機械特性對串入電阻值的要求，從而使電動機在獲得最大起動轉矩及最小起動電流的情況下均勻升速，起動結束，電氣開關短接轉子回路。



是為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器。液體電阻起動器的基本原理是通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小直至為零，使串入電機轉子回路中的電阻值平滑減小，從而實現繞線式大中型電動機的重載平滑起動。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題。適用于大型設備的電動機重載起動，是頻敏電阻起動器和金屬電阻起動器的替代產品。



補償柜與電機同時投切，單機試車運行液阻柜故障，現場停車，現場急停，另外一個就是2、電機電流沒問題，換開關。



只是名字不同，水阻柜和液阻柜都是水和堿面或水阻專用配置液配置的，只不過老設備和現在的新設備功能上有些區別，基本功能相同。



水阻柜工作原理就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入液態電阻，電機在起動過程中液態電阻阻值在預定的時間內自動無級減小，直至阻值接近為零（實現電機降壓無沖擊地平滑起動），將液阻自動切除，電機投入正常運行，每小時至少可以啟動3-5次。



起動電流為3.5倍額定電流時，阻值約為40Ω(最簡單的計算方式功率KW／電壓KV／啟動電流倍數)。

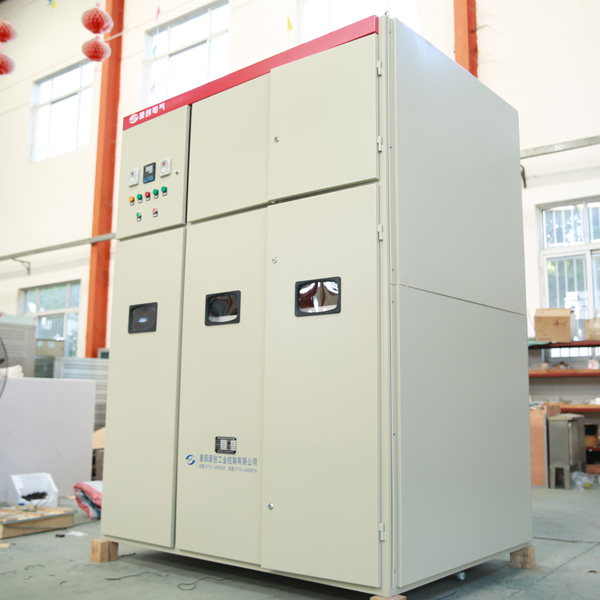

水阻柜實物圖片水阻，顧名思義，即水電阻（又被稱為液阻柜）。此技術最早發源于日本，在1985年上半年被引進到中國，在當今大容量電機上得到廣泛的應用，現階段比較適合中國的國情。由于電動機直接起動時，起動電流會達到電機額定電流的7~8倍，一般上一級變壓器的容量都承受不了，特別是大功率的電機，必須加裝起動設備，否則會造成變壓器局部下跳閘。

早先的起動設備，主要有：電阻器起動和頻敏起動等。電阻器起動通過切換電阻的數量，改變串入電機的電阻，由于切換電阻屬于有級調速，所以

切換瞬間沖擊較大。頻敏起動據說是諧波成分比較大。

隨著技術的逐步進步，后期發展的水阻起動，由于屬于無級調節，所以起動過程較平滑，切換無沖擊電流等等優點。



      水阻柜是電氣行業的通俗叫法，也稱之為液阻柜，液體電阻啟動柜，水電阻啟動柜。    　水阻柜是采用特種介質的水溶液作為電阻，在特殊設計的水阻箱中引入極板作電極串入電機定子回路中，電機啟動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻由大到小作無極變化，從而使電機低電流平滑啟動。 電機開關柜合閘的同時水阻柜接收到真空斷路器運行信號，動極板自上而下開始運行，在設定的時間內電阻值逐漸下降，當電阻接近于零時，安裝在柜內的真空接觸器吸合，電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待一下次啟動。如液體電阻起動器在預定的時間內起動沒有完成就會發出一個故障報警信號，自動切斷開關柜，確保電機不開路。一般可連續起動3到5次，具有點動功能．



       進相器是一種無功就地補償裝置,它串接于交流繞線式異步電機的轉子回路,用以提高電動機的功率因數,發揮現有供電設備的供電潛力,降低電力損耗,從而達到節能目的,提高企業的經濟效益。
