源創高壓軟啟動柜原理以及應用方案
時間:2017-05-03 09:28 來源:未知 作者:admin
文章摘要：高壓軟起動柜，也是高壓起動柜里面最為重要的一個電氣設備了，那么我們來看看他的應用方法以及特點介紹了。 高壓軟啟動柜電動機的起動過程是指電動機得電后，電動機轉速由靜態(零速)逐漸加速，直到穩定運行狀態的過程。對于高壓大功率籠型異步或同步電動機的
1．高壓軟啟動柜對電源和其它負載的影響。
一般地，籠型電機直接起動電流大約為電機額定電流的5～7倍，過大的起動電流沖擊將對電網、負載及電機本身產生較大的影響；同時短時壓降可能大于15%甚至更大。如此一來，嚴重影響到同臺變壓器供電的其它負載。同時過大的壓降，導致電機端電壓過低，起動轉矩不夠，電機起動失敗；過大的起動電流使電機內部過熱，電機溫升過高，加速電機繞組絕緣過熱老化。
定子側串入液體電阻本質上屬于降壓起動。對于大功率高壓籠型電動機而言，在電網短路容量及變壓器容量不是足夠大或瞬時機械沖擊過大時，是最佳起動方式之一。
1. 高壓軟啟動柜液態軟起動產品的工作原理

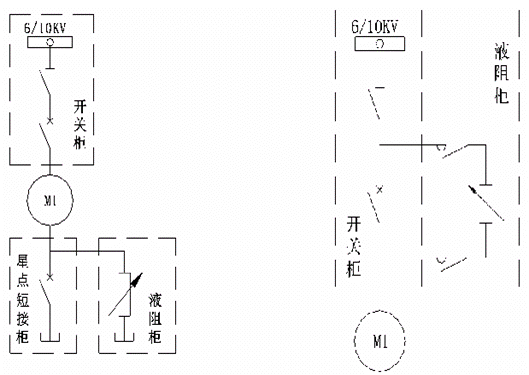

電機起動時，在電動機定子或轉子回路串入一特制液體電阻，該電阻在電機起動初始時刻自動投入，阻值在預定起動時間內均勻無級減小，并在阻值幾近為零時刻切除，實現限制主電機電流及電機轉速無級勻滑上升的目的。

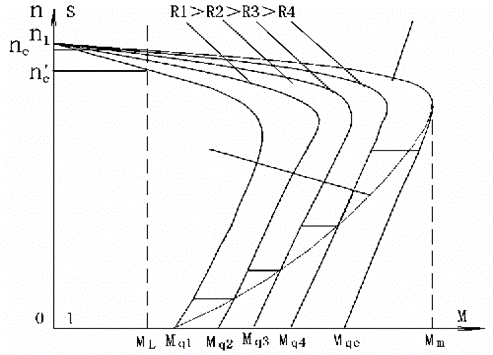

Nm電機臨界轉速; Sm電機臨界轉差率；
R串聯阻抗； Mq電機初始起動電磁轉矩
ML額定負載轉矩 Mm電機最大電磁轉矩
【特性分析】
高壓軟啟動柜對于電機降壓限流起動，這里用液體電阻與串分級切換阻抗作對比定性分析。
（1）圖中起動曲線與橫坐標軸(電磁軸)及縱坐標軸(轉速軸或轉差率軸)包絡的面積大小，反映了起動過程平均電磁轉矩大小，二者成正比關系。
（2）圖中起動曲線與橫軸交叉點(Mq1、Mq2、Mq3、Mq4、Mqe)為起動初始電磁轉矩。ML為額定負載轉矩，對應的轉速為電機額定轉速(Ne)。Mm為最大電磁轉矩。
（3）起動電磁轉矩大小反映初始起動電流大小，平均電磁轉矩大小反映起動時間長短。從上圖串液體電阻降壓起動特性曲線可以看出，其初始起動電磁轉矩很小，平均起動電磁轉矩足夠大，因此初始起動電流小，而起動時間不長。
2.5 高壓軟啟動柜產品性能特點
（1）高壓軟啟動柜起動過程可預測
以電機拖動理論建立的數學模型為基礎，采用計算機仿真技術，通過向計算機輸入電機、電網、負載三大參數，調整液阻值變化規律，可獲得電機起動過程的特性曲線(如電流、轉速、電網電壓、電磁轉矩等)。輸入不同的液阻變化規律，就可獲得不同效果和起動特性曲線，可獲得一組最佳的起動曲線，對應的液阻變化規律作為控制的依據。從而實現起動過程的預知預測，達到最優化控制的目的。
（2）高壓軟啟動柜起動電流與起動時間可控制
電機起動電流與起動時間是兩個互為反比的參數，起動電流大則起動時間短，起動電流小則起動時間長。用戶根據電網容量大小及實際工藝與設備要求，有時要求起動電流盡可能小，時間長一點沒關系；有時要求起動時間盡可能短，電流可以稍微大一點，而液體電阻起動產品正是通過調整電液濃度、改變PLC控制程序、調整動極板初始位置、調節減速節比等手段來控制電機起動電流大小，以滿足用戶不同的要求。
（3）高壓軟啟動柜對工況條件變化及液溫變化的可調整
其一，調試或使用中，當用戶實際工況發生變化，可變液阻軟起動產品可以通過簡單的現場調整，使電動機起動效果依然保持最佳。
其二，液阻值大小與電液溫度成反比，因季節變換或重復起動引起的電液溫差，會導致電液初始液阻值有較大變化，引起起動效果有很大的不同，甚至導致起動失敗。可變液阻軟起動產品具有液溫檢測及阻值自動校驗調整功能，以確保每次起動效果的相同性、穩定性及可靠性。
（4）高壓軟啟動柜二次控制采用PLC控制，PLC引進原裝西門子可編程控制器，可實現遠程通訊及計算機集中控制，滿足DCS系統控制要求，實現現代化通訊管理及控制要求。
（5）高壓軟啟動柜產品熱容量大，可塑性好，可恢復性強，可重復性好，經濟、實用。
（6）高壓軟啟動柜產品安全可靠，操作簡單，維護方便。
（7）高壓軟啟動柜具有液位、液溫檢測與顯示、起動時間過長、極板超程、綜合報警等告警功能，同時有完善的設備電氣聯鎖保護功能。
（8）高壓軟啟動柜同高壓開關柜配合，可實現過電流、速斷、短路、差動、零序、欠壓、過壓、網內操作過電壓、雷擊等保護功能。
（9）高壓軟啟動柜絕緣耐壓嚴格執行國家標準，出廠試驗嚴格要求。
高壓開關柜主要器件清單:序號 器件名稱 規格型號 單位 數量 生產廠家 1 真空斷路器 VS1-12/1250A-25KA 臺 1 森源 2 電流互感器 LZZBJ9-10A1 500/5 只 3 前州互感器 3 過電壓保護器 XYGB-12.7/40-J 只 1 株洲三達電子 4 微機綜合保護裝置 LD1172 只 1 北海銀河 5 多功能儀表 GH-PM96E
ggd配電柜,ggd低壓開關柜,gcs開關柜,gck開關柜,kyn28a,
本文來至襄陽源創電氣成套設備公司： [高低壓開關柜]，咨詢高低壓開關柜廠家，了解高低壓開關柜價格 ，請直接聯系：13507271573 張
本文鏈接：http://www.hao369.cn/zs/gaodiyakaiguangui/2017/0503/549.html ，轉載請注明！
(責任編輯：admin)
