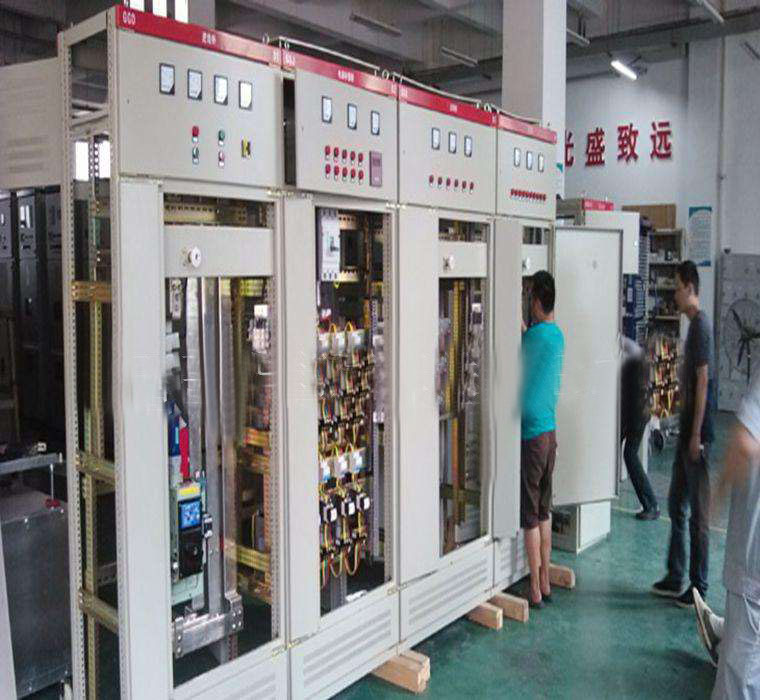

高壓開關柜的制作工藝程序，基本與低壓開關柜相同，不同的是由于電壓等級的增加，在制作工藝、程序、，人員技術能力、裝備能力及精度，管理機制和人員等方面都有更高的要求，特別是對其設備、元件、材料的質量，測試及試驗，成品測試及試驗則是，制作加工的重中之重，本文著重講述高壓開關柜，的制作要點。
高壓開關柜的類型有很多，本文只列舉幾例，希望可以對大家起到一些借鑒作用。


1.KGN5-12型鎧裝固定式戶內交流金屬封閉開關柜。
主要技術參數。
一次主接線。
KGN5-12型開關柜，被接地金屬隔板分為，互相隔離的上（主母線和母線側隔離開關），中（真空斷路器），下（線路側隔離開關）隔室，結構簡單。


該柜可配用真空斷路器，和操動機構一體的ZN12，ZN28E等斷路器，也可配用分體式真空斷路器，配用分體式斷路器時可，選用CT8、CT17、CT19、CD10，等操動機構。
具有可靠的機構閉鎖裝置，（五防裝置）：斷路器與隔離開關，之間設有機械聯鎖，防止帶負載分、合隔離開關，上、下門與隔離開關操動機，構之間設有機械聯鎖，防止誤入帶電間隔，斷路器操作手柄裝有紅，綠翻牌，防止誤分、誤合斷路器，下門內設有接地裝置，防止帶電掛接地線，同時防止帶接地線合開關。其外形示意圖如下。



2.KYN9-12型鎧裝移開式戶內交流金屬封閉開關柜。
主要技術參數。

一次主接線。
KYN9-12型開關柜，結構采用鋼板彎制焊接而成，由固定的柜體和可移開，部件兩部分組成。柜體用接地的金屬板分割成手，車室、母線室、電纜室和繼電儀表室，制成金屬封閉鎧裝式開關設備，整柜具有IP3X的防護等級。


開關架用鋼板彎制而成，底部有輪子，其上裝有接地觸頭、導向裝置，腳踏鎖定裝置、蝸輪蝸桿推進機構，進出省力方便。
開關柜可采用ZN27及ZN28，兩系列的真空斷路器，操動機構可為直流電磁及彈簧操動機構。
柜內采用空氣絕緣，不設任何絕緣隔板，相間、相對地空氣絕緣距離，大于125mm，柜內有機絕緣件爬距大于240mm，使手車柜滿足全工況的絕緣要求。其外形結構示意圖如下。
3.YBM(P)23-12/0.4型高壓/低壓預裝式變電所。


主要技術參數。
一次主接線。
用于一般的工業園區、居民小區及商貿集中區域，其中干式變壓器是H級絕緣產品。
YBM(P)23-12/0.4型高壓/低壓預裝式變電，所采用目字形或品字形布局，按要求安裝三相或單相變壓器，高壓環網柜可選用真空、壓氣式或SF6負荷開關，低壓側可選用塑殼式斷路器，或萬能斷路器出線。整體系鋼板沖壓而成，由絕緣板分隔設備空間，主要用于7.2~12kV的環網系統和，一般樹干及放射系統，可取代傳統的戶內、外變電所。其外形示意圖如下。
4.HXGN2-12型箱式固定戶內交流金屬封閉開關柜（環網柜）。


主要技術參數。
一次主接線。
HXGN2-12型環網柜是具，有三工位的高壓開關設備，即隔離、關合、接地。隔離開關與接地開關具，有目視可見的斷口，負荷開關時上下直動式，真空負荷開關與隔離開關具有自動聯動的功能，即真空負荷開關分?jǐn)嗪蟾綦x開關自動斷開，以形成可見斷口，當負荷開關合閘時，隔離開關自動先行閉合。負荷開關與接地開關具有嚴格的，機械聯鎖及電氣聯鎖，在結構上保證了兩者，不可能出現誤動作，亦即負荷開關處于合閘位置時，接地開關不可能進行合閘操作，只有負荷開關分?jǐn)嗪蠓娇蛇M(jìn)行合閘操作。反之，當接地開關處于閉合位置時，負荷開關不能合閘。隔離、負荷、接地開關具有相同，的動熱穩定倍數。其外形示意圖如下。
