一、ZHP靜止式進相器和ZVP變負載進相器的不同之處
    進相器分類就兩種，一種是靜止式進相器，另一種是變負載進相器，ZHP靜止式進相器與ZVP變負載進相器都是無功補償柜的一種，都用于高低壓繞線式電機，二者使用的區別在于補償的負載工況不同，變負載進相器主要用于立磨、軋機、破碎機、穿孔機等負載電流不穩定，電流波動大，不平衡的負載。靜止式進相器主要用于球磨機、粉磨機等負載穩定的設備。
變負載進相器與靜止式進相器區別還在于，變負載進相器可在重載輕載交替使用，進止式進相器只可在重載時使用。
     變負載進相器其內部結構與靜止式進相器相比要求更高，電抗器、變壓器全銅式，可以過額定電流的3倍；可控硅用經過專業測試的大功率，可以過4倍電流；說到這里最核心的部分就是控制板，控制板是進相器的核心產品，進相器的使用效果好壞與控制板的選擇很重要，CPU經過本公司多年來經驗與研究寫入程序，好的進相器性能穩定。生產出的進相器，到了現廠需要專業人士來調試，根據負載不同，需要臨時修改程序，直到功率因素達到0.95以上。


二、進相器簡介

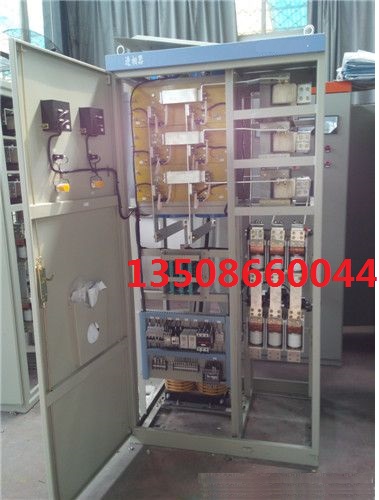

ZHP靜止式進相器
ZHP系列靜止式進相器，是專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置。它是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數和效率，提高電機過載能力、降低電機定子電流、降低電機自身損耗的目的。
ZHP系列靜止式進相器對無功功率的補償與電機定子側并聯電容器補償有本質的不同。電容補償只是對電機之外的電網無功進行補償，它只是減少了電網上無功的傳輸量，而電機的電流、功率因數等電機本身的運行參數無任何變化。
ZHP系列靜止式進相器與自激(旋轉)式進相機也不同。ZHP系列進相器采用了先進的交—交變頻技術和微機、可控硅控制技術，可自動跟蹤電機運行狀態的變化并自動凋整相關參數以達到最佳的補償效果，這是自激式進相機無法做到的。而且，ZHP系列靜止式進相器從根本上克服了自激式進相機“整流子”結構特別怕塵埃、壽命短、維修頻繁的缺點，其進相機構無轉動部件，不怕灰塵、可靠性高、使用壽命長、維修方便，是理想的取代自激式進相機的新型高科技產品。
ZHP系列靜止式進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業大中型繞線式異步電機的就地補償。
ZVP變負載進相器
由于電機所拖動的負載大多數并不是恒定的，負載變化十分復雜，并且有時還存在負載突變的情況，例如鋼廠的軋鋼機、穿孔機，木業的熱磨機，糖業的撕解機以及礦業
的破碎機等。所以在這樣的工況下若采用電容進行無功補償，則很容易產生過補或補償不足的情況，因為電容補償只是對除電機之外的電網無功進行補償，減少電網上無功傳輸量，而對電機的電流、功率因數等運行參數并無任何改變，當電機負載發生變化時其補償量不能夠改變。并且電機電流的突變會導致電容使用可靠性大大降低甚至出現爆裂現象。如果采用普通靜止式進相器，也會存在過補或補償不足的現象，因為普通型進相器補償基本也是恒定的，甚至負載的太低或太高可能會導致無法正常使用。
國內外科研機構及相關企業一直將變負載工況下的無功補償作為技術難題進行攻關，但收效甚微。我公司根據多年來對無功補償的研究及應用，組織科研人員歷時兩年開發出了ZVP系列變負載進相器，成功的解決了變負載工況下的無功補償難題。
ZVP系列變負載進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，主要應用于突變式負載場合，它除了具備普通靜止式進相器的功能以外，還能夠自動跟蹤電機負載變化情況，同時根據負載的變化情況自動調節相關補償參數，使其補償效果無論在何種負載狀況下始終保持在理想的補償狀態。
ZVP系列變負載進相器可廣泛適用于水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中變負載場合繞線式異步電機的無功就地補償。
三、進相器工作原理
靜止式進相器
ZHP系列靜止式進相器主要是由四大單元組成，進退相機構，信號采集與單片機處理單元，晶閘管變頻裝置及操作控制回路。進退相機構的作用，是進相補償時，將電機轉子切換到進相器．退相不補償或進相器出現故障時，將電機轉子切換到電機起動器的星點短接接觸器上，防止轉子開路。信號采集與單片機處理單元的作用是從采集工頻電壓的信號和電機轉子電流的信號后進行處理，給晶閘管發出觸發信號，同時監測工作情況，做出自診斷。變頻裝置是根據觸發信號將工頻電源變為與轉子電流同頻率的附加電勢。操作控制回路是用來進行進、退相操作和故障自動退相的。
變負載進相器
ZVP系列變負載進相器串接在電機轉子回路中，通過采集電機的運行電流、電壓信號判斷電機的運行狀態，并將此狀態信息與轉子電流傳感器采集到的轉子電流信號及工頻電壓提供的同步信號同時送入單片機進行處理，根據電機的運行狀態自動調整補償量，實現動態補償。適時發出的觸發指令并經過觸發板的放大，控制由12只晶閘管組成的交—－交變頻裝置，將工頻電源變為和轉子電流同頻率，并且相位超前的電勢疊加到電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，最終使電機本身的功率因數得以提高，定子電流得以下降，達到對電機補償的目的。
四、進相器性能特點
靜止式進相器性能特點
ZHP系列靜止式進相器是大中型繞線式電機無功就地補償的高科技產品，適用于各行業90～6000kw繞線式異步電動機。ZHP系列靜止式進相器的優良性能主要表現在以下幾個方面：
1)采用先進的交交-變頻技術和微機控制技術，可靠性高。
2)可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%上。
3)降低電機定子電流l0%～20%，降低線損、銅損20%-30%。
4)電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
5)補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提
高了電機本身的功率因數。
6)綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并
自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更
強。
7)因效率提高而節能效果顯著。
8)具有故障自動保護功能，操作簡單，維修保養不影響生產。
ZVP系列靜止式進相器的應用范圍極為廣泛，在水泥、化工、木業、糖業、鋼鐵、冶金、礦山等行業中用作各種負載的繞線式異步電機的無功就地補償設備，如：
◆球磨機◆風機 ◆壓榨機◆破碎機
◆壓縮機◆軋鋼機◆撕解機◆熱磨機

變負載進相器性能特點
ZVP系列是大中型繞線式電機無功就地補償的高科技產品，適用于各行業75～10000KW繞線式異步電動機。ZVP系列變負載進相器的優良性能主要表現在以下幾個方面：
● 突破性地解決了變負載電機就地補償的難題，填補了國內這一領域的技術和產品空白。
● 采用先進的交—交變頻技術和微機控制技術，可靠性高。
● 可使電機功率因數提高到0.95～0.99之間的范圍，無功功率降低60%以上。
● 降低電機定子電流10%～20%，降低線損、銅損20%-30%。
● 電機溫升顯著降低，效率及過載能力大大提高，電機使用壽命延長。
● 補償性能遠優于電容補償：不只是提高了線路的功率因數，更重要的是提高了電機本身的功率因數。
● 綜合性能優于旋轉式進相機：微機控制，可自動跟蹤電機運行狀態變化并自動調整相關參數使補償效果最佳；無轉動部件，因而適應環境的能力更強。
● 變負載工況下的補償性能遠優于普通靜止式進相器：采用雙CPU控制，可適時根據負載變化調整相關參數，達到動態補償的目的，使功率因數始終處于最優狀態。
● 友好人機界面，操作簡單，具有全面、可靠的故障自動保護功能，維修保養不影響生產。
